網站首頁 > 產品中心> 室內高光譜

GaiaTracer 高光譜刑偵物檢儀

光譜成像（Spectral Imaging）是通過成像光譜儀記錄被檢對象在某一光譜范圍或全光譜范圍內的光譜影像數據，從實現方式上，有多光譜成像和高光譜成像之分。

下載彩頁產品咨詢

GaiaTracer 高光譜刑偵物檢儀

采用數碼成像技術記錄罪案現場是一種常用的刑偵手段。光譜成像（Spectral Imaging）是通過成像光譜儀記錄被檢對象在某一光譜范圍或全光譜范圍內的光譜影像數據，從實現方式上，有多光譜成像和高光譜成像之分。

多光譜成像通常采用濾光片作為分光核心，能夠根據實際應用案例自由選擇不同波段采集圖像；高光譜成像技術是在上世紀80 年代逐漸發展起來的一種新技術，它把傳統的二維成像和光譜技術進行了統一，獲得圖譜合一的三維數據，最初主要應用于航空遙感檢測；隨著這項技術的發展和普及，逐漸被用于與人類生產生活相關的各種領域，特別是刑偵物證鑒定應用上，多光譜成像技術相對于傳統的光譜檢驗法或數碼成像法，具有信息量大、檢測結果準確、效果更明顯、無損檢測等特點。

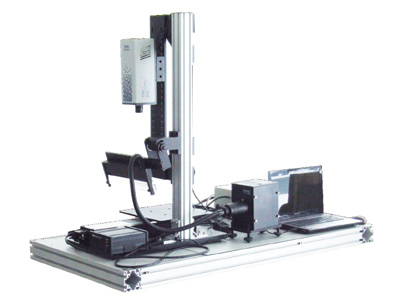

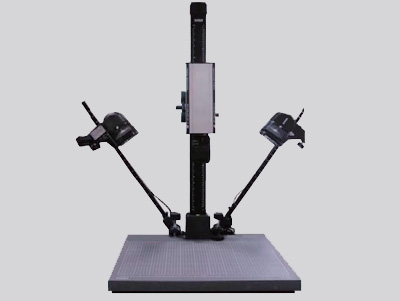

GaiaTracer-F系列刑偵物檢系統

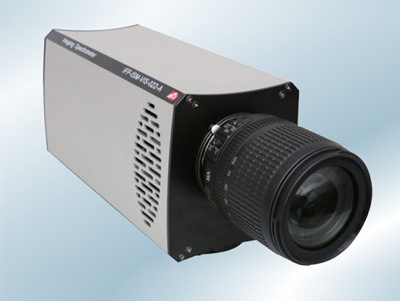

GaiaTracer-F系列刑偵物檢系統采用液晶可調諧濾波器光譜相機，具有較高的空間分辨率和較好的成像質量，系統主要由照明光源、樣本臺及采集控制軟件組成，適用于實驗室環境下的物證鑒別分析。系統采用寬光譜照明光源，光源波長范圍覆蓋可見光到短波紅外，光源高度及角度可調，可滿足現有各型號光譜相機的照明要求。樣本臺提供光譜相機高度調節功能，用于改變光譜成像距離。光譜相機可根據需要選擇相應型號，通過采集控制軟件獲取不同波長的光譜圖像，光譜圖像獲取時可設定波長單幅拍攝，也可設定波長范圍及步長連續掃描拍攝。

由于采用充分的寬光譜照明及具有較多的成像調節功能，GaiaTracer刑偵物檢系統可獲得優越的光譜成像質量，通過分析處理可獲得較精確的物質光譜曲線。

GaiaTracer-F系列刑偵物檢系統選型表

	Vis-8/-20	SNIR-8/-20	Dual-8/-20	NIR
工作波段	400nm~ 720nm	550nm~ 1000nm	400~720nm & 550~1000nm （手動切換）	900nm~ 1700nm
波長精度	帶寬/8	帶寬/8	帶寬/8	帶寬/8
光譜分辨率	8nm/20nm @550nm	8nm/20nm @550nm	8nm/ 20nm @550nm	20nm @900nm
調諧分辨率	≥1nm	≥1nm	≥1nm	≥1nm
圖像分辨率	3296×2472 (max)	3296×2472 (max)	3296×2472 (max)	640×512
幀頻	25fps (max)	25fps (max)	25fps (max)	22fps (max)
接口	USB2.0( 控制) GigE（數據）	USB2.0( 控制) GigE（數據）	USB2.0( 控制) GigE（數據）	USB2.0( 控制) GigE（數據）
視場角	±7°	±7°	±7°	±7°
有效通光口徑	<50mm	<50mm	<50mm	<50mm
照明功率	300W×2	300W×2	300W×2	300W×2
照明角度調節	0°-90°	0°-90°	0°-90°	0°-90°
拍照高度調節	0mm-800mm	0mm-800mm	0mm-800mm	0mm-800mm
調焦方式	定焦	定焦	定焦	定焦
橫梁承重	4Kg	4Kg	4Kg	4Kg

外觀尺寸圖紙

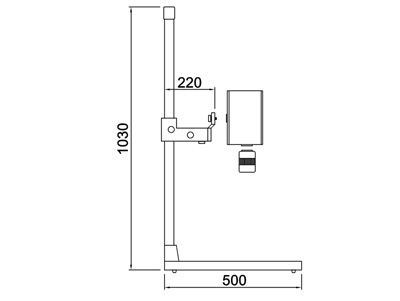

側視圖

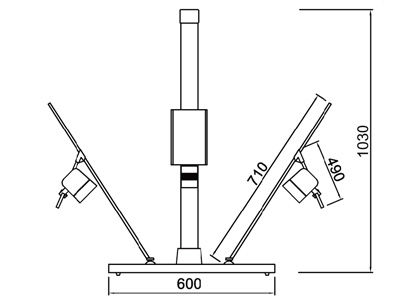

前視圖

GaiaTracer-F系列文檢系統軟件功能

· 硬件設備自動初始化連接

· 圖像校準（默認校準、手動校準）

· 視頻設置（相機曝光方式選擇、波長設置、存儲格式設置）

· 拍照設置（起始波長、終止波長、波長步進、存儲路徑、自定義存儲路徑、存儲格式設置等）

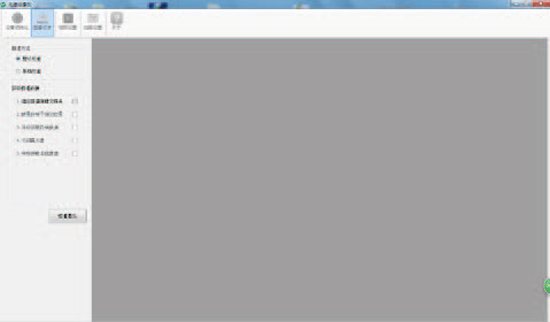

校準設置界面

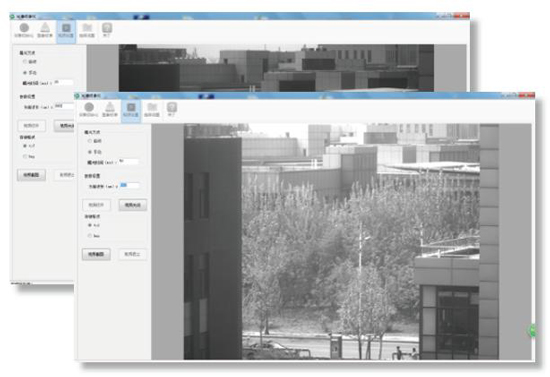

視頻設置界面

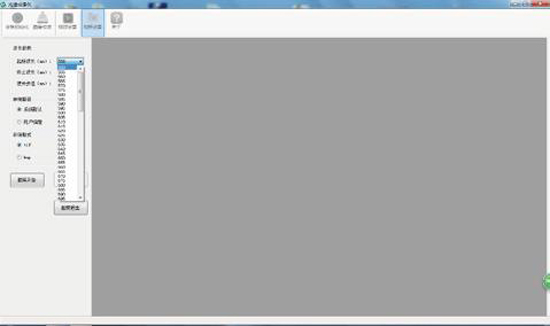

拍照設置界面

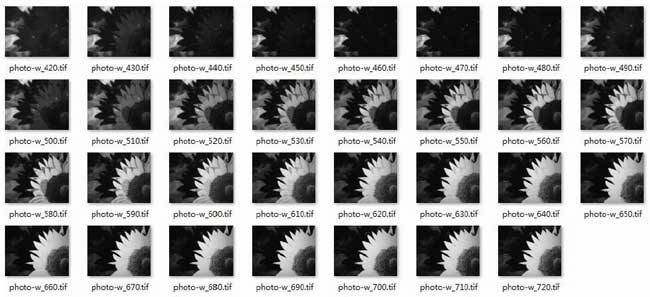

測試結果

GaiaTracer-G系列刑偵物檢系統

GaiaTracer-G系列文檢系統采用基于光柵分光的推掃式光譜相機，具有很高的光譜分辨率和寬光譜范圍，系統主要由照明光源（線型光源）、一維掃描樣品臺、高光譜相機、成像鏡頭及采集控制軟件等組成，適用于實驗室環境下的物證鑒別分析。系統采用寬光譜照明光源，光源波長范圍覆蓋可見光到短波紅外（紫外光源可選），光源高度及角度可調，可搭載Image-λ-G全系列相機以及GaiaField系列相機，光譜范圍可覆蓋從紫外到紅外全波段范圍（200nm~2500nm），系統平臺提供光譜相機高度調節功能，用于改變光譜成像范圍。

基本規格參數：

	參數指標
樣品臺尺寸（長X寬）	300mm x300mm
升降高度	200mm-1000mm
測試物體尺寸	290mm x210mm
平移臺行程	300mm
線光源尺寸	均勻線型光源（長300mm）
光源光譜范圍	350nm-2500nm
光源性質	溴鎢燈
傳輸方式	光纖傳輸
	聚四氟乙烯
標準白板	300mmx25mmx10mm
標準白板	光譜響應范圍：250nm-2500nm

測試數據

高光譜刑偵物檢儀測試數據
2017-09-15
GaiaTracer 刑偵物檢系統拍攝獲取的優質光譜圖像，再經過相應的圖像處理可清晰展示不同物質的光譜差異，即保持物證的原貌無損，又提供清晰直觀的差異對比圖像，可廣泛用于刑偵物證的鑒定。
